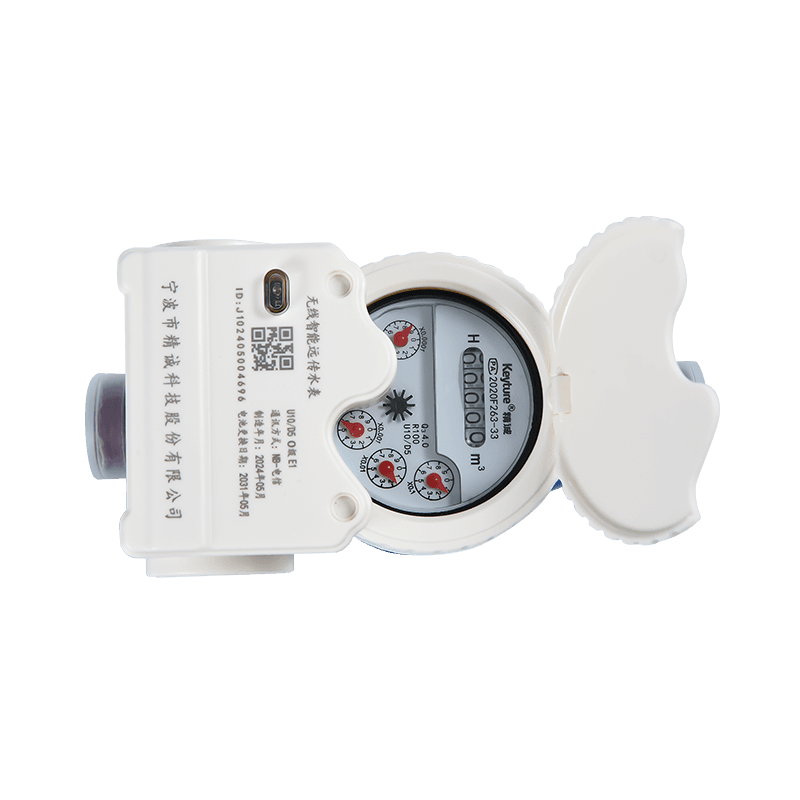

KM01-01
Ova serija proizvoda su bežični brojili za daljinsko vode koji u potpunosti odvaja mehanički dio od inteligentnog modula i prenose potrošnju vode putem NB \ lora Interneta. Komunikacijski modul je izravno instaliran na osnovni mjerač vode. Zahtjevi za instalaciju su jednostavni, a postupak brz. Vodeni mjerač prihvaća neovisni pokazivač čitanja, koji ne ometa elektronički modul i nema utjecaja na utjecaj
Opis
1. Značajke
● Multi-Jet Vane Wheel.
● Registar mokrog tipa, visoka osjetljivost, biranje zabranjeno glicerin osigurava dugoročno čitanje.
● Split tipa, odvojena konstrukcija brtvljenja, jednostavna za zamjenu i održavanje, vlažnog, IP68.
● Zamjenjivi dizajn komore baterije.
● Usvojite stabilnu tehnologiju prijenosa internetskog signala NB \ LORA.
● Prikupite potrošnju vode prema 1L, 10L, 100L.
● Materijal: željezo, plastika, mjed, nehrđajući.
● Osigurano olovnom brtvom i poklopcem zaštićenim prašinom.
● Klima i EMC klasa B \ O, E1.
2. Elektronski parametar
| Datacomms | Statička struja | Izvješće | Radna frekvencija | Prenesena snaga | Primati osjetljivost |
| Lora | 25 μA | Ne-magnetski | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-lot | 15 μA | Ne-magnetski | B1, b2, b5, b8, nb-lot | ≤23dbm | -131 1dbm |

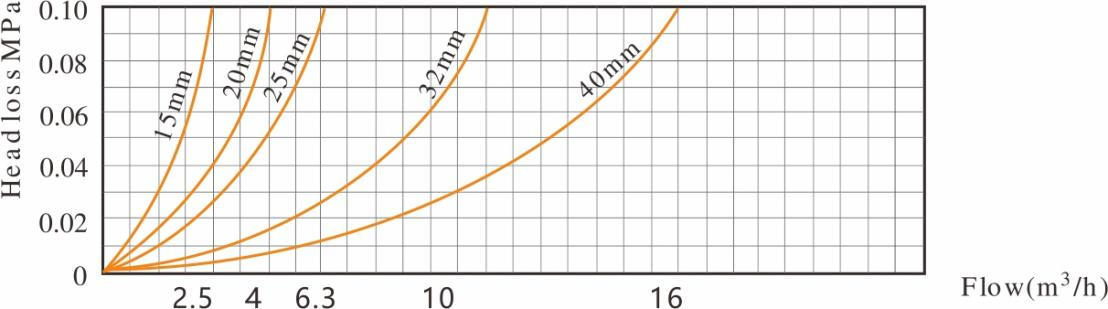

3. Krivulja gubitka glave
4. krivulja pogreške u točnosti

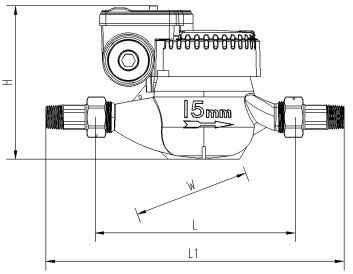

5. Dimenzija instalacije
| Predmet ne | LXSW-15 | LXSW-20 | LXSW-25 | |
| L1 | mm | 260 | 295/300 | 346 |
| L | mm | 165 | 190/195 | 225 |
| H | mm | 130/140 | 130/140 | 140 |
| W | mm | 100 | 100 | 100 |
| Spojnica | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
| Težina | sa sindikatomKg |
|
|
|
| bez sindikata (kg) | 1.3 | 1.5 | 2.0 | |
6. Glavni tehnički parametar
| Broj modela | LXSW-15 | LXSW-20 | LXSW-25 |
|
| |||||
| Nominalni promjer (DN) [MM] | 15 | 20 | 25 | 32 | 40 | |||||
| Omjer Q3/Q1 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 | R80 | R100 |
| Brzina protoka preopterećenja (Q4) [m³/h] | 3.125 | 3.125 | 5 | 5 | 7.875 | 7.875 | 12.5 | 12.5 | 20 | 20 |
| Trajni protok (q3) [m³/h] | 2.5 | 2.5 | 4 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 16 |
| Prijelazni protok (Q2) [m³/h] | 0.05 | 0.04 | 0.08 | 0.064 | 0.126 | 0.1 | 0.2 | 0.16 | 0.32 | 0.256 |
| Minimalna brzina protoka (q1) [m³/h] | 0.032 | 0.025 | 0.05 | 0.04 | 0.08 | 0.063 | 0.125 | 0.1 | 0.2 | 0.16 |
| Klasa točnosti | 2 | |||||||||
| Maksimalna dopuštena pogreška za zonu nižeg protoka (MPEι) | ± 5% | |||||||||
| Maksimalna dopuštena pogreška za zonu gornjeg protoka (MPEμ) | ± 2% za vodu koja ima temperaturu ≤30 ℃ | |||||||||
| Temperaturna klasa | T30, T50 | |||||||||
| Klase tlaka vode | Karta 16 | |||||||||
| Klase gubitka pritiska | △ P63 | |||||||||
| Što označava raspon [m³] | 99 999 | |||||||||
| Rezolucija uređaja za označavanje [M³] | 0.00005 | |||||||||
| Klase osjetljivosti na profil protoka | U10 D5 | |||||||||
| Ograničenje orijentacije | Horizontalno | |||||||||
