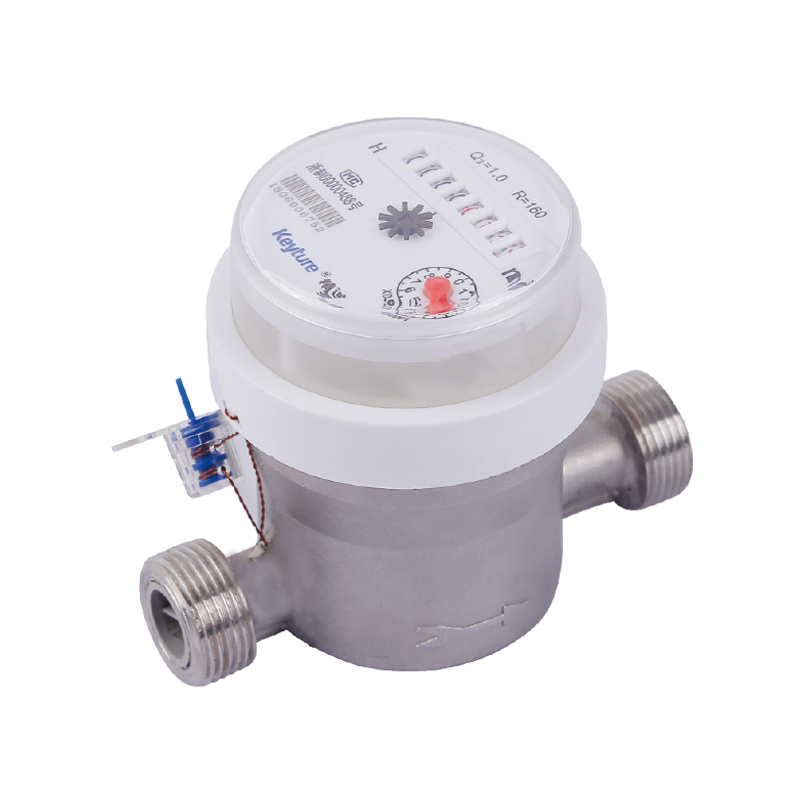

KM04-03
Koristi se za kućanstvo ili stambene jedinice za mjerenje, pamćenje i prikazivanje konzumacije pijenja hladne vode koja teče kroz cjevovod.
Opis
1. Značajke
● Usvajanje volumetrijskog rotacijskog klipa principa mjerenja, visoka preciznost.
● Registar suhog tipa, anti-magnetske smetnje, dugotrajno čitanje.
● Tijelo od nehrđajućeg čelika 304.
● Klima i EMC klasa B, E1.
2. Krivulja gubitka glave
3. Krivulja pogreške u točnosti
4. Dimenzija instalacije
Predmet ne | LXHS-8 | |
L1 | mm | 205 |
L | mm | 110 |
H | mm | 95 |
W | mm | 75 |
Spojnica | D (mm) | G3/4 " |
D (mm) | R1/2 | |
Težina | sa sindikatima (kg) | 0,6 kg |
bez sindikata (kg) |
5. Glavni tehnički parametar
Broj modela | LXHS-8 | |
Nominalni promjer (DN) [MM] | 8 | |
Omjer Q3/Q1 | R160 | R200 |
Brzina protoka preopterećenja (Q4) [m³/h] | 1.25 | 1.25 |
Trajni protok (q3) [m³/h] | 1 | 1 |
Prijelazni protok (Q2) [m³/h] | 0.01 | 0.008 |
Minimalna brzina protoka (q1) [m³/h] | 0.00625 | 0.005 |
Klasa točnosti | 2 | |
Maksimalna dopuštena pogreška za zonu nižeg protoka (MPEι) | ± 5% | |
Maksimalna dopuštena pogreška za zonu gornjeg protoka (MPEμ) | ± 2% za vodu koja ima temperaturu ≤30 ℃ ± 3% za vodu koja ima temperaturu > 30 ℃ | |
Temperaturna klasa | T30, T50 | |
Klase tlaka vode | Karta 16 | |
Klase gubitka pritiska | △ P63 | |
Što označava raspon [m³] | 99 999 | |
Rezolucija uređaja za označavanje [M³] | 0.00005 | |
Klase osjetljivosti na profil protoka | U10, D5 | |
Ograničenje orijentacije | Horizontalno |
