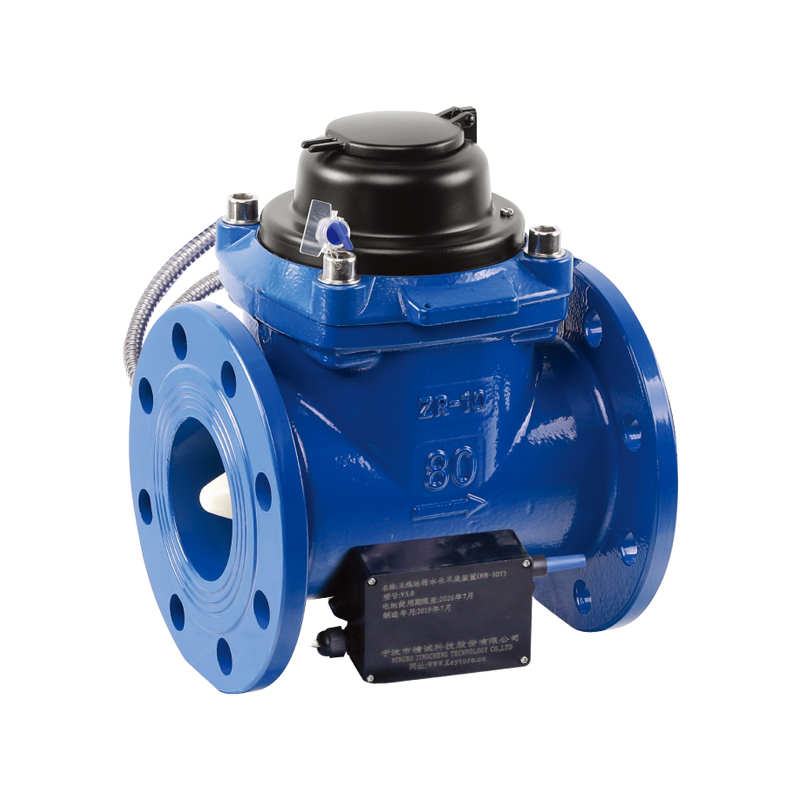

KM06-06
Ulaz/izlaz vode/izlaza vodenog brojila treba ravni presjek cijevi U10, D5, mehanizam koji se mijenja, lako uklanjanje mehanizma iz tijela radi jednostavnog pregleda, nema potrebe za uklanjanjem brojila iz cijevi.
Opis
1. Prijava
Mjerenje, pamćenje i prikazivanje volumena hladne (vruće) vode koja prolazi kroz cjevovod.
2. značajka
● Veliki kapacitet protoka i mali tlak gube.
● Ugrađeni cjedilo od nehrđajućeg čelika protiv zagađenja može uštedjeti trošak instalacije. Mjerni mehanizam može se ukloniti iz tijela za provjeru održavanja i zamjene.
● Odabrani materijali visoke kvalitete za stalne i pouzdane karakteristike.
● Vakuumski zapečaćeni registar osigurava da je brojčanik zadržao od magle i nastavite čitati jasno u dugoročnoj usluzi
3. Glavni tehnički podaci
Temperatura vodenog brojila: T30, T50, T70, T90
Stupanj tlaka: MAP10
Stup gubitka tlaka: △ P63
Stupanj poremećaja uzvodno: U10
Stupanj poremećaja nizvodno: D5
4. krivulja gubitka glave
5. Dimenzija instalacije
| Promjer mm | L | D | D1 | H | Prirubnica | Težina |
| mm | DXN | kg | ||||
| 40 | 200 | Φ150 |
| 206 | 4*φ19 |
|
| 50 | 200 | Φ165 | Φ125 | 210 | 4*φ19 | 15 |
| 65 | 200 | Φ185 | Φ145 | 218 | 4*φ19 |
|
| 80 | 225 | Φ200 | Φ160 | 280 | 4/8*φ19 | 17.5 |
| 100 | 250 | Φ220 | Φ180 | 290 | 8*φ19 | 20 |
| 125 | 250 | Φ250 |
| 310 | 8*φ19 |
|
| 150 | 300 | Φ285 | Φ240 | 320 | 8*φ23 | 33 |
| 200 | 350 | Φ340 | Φ295 | 364 | 8/12*φ23 | 45 |
| Datacomms | Statička struja | Izvješće | Radna frekvencija | Prenesena snaga | Primati osjetljivost |
| Lora | 20 μA | Hall, Reed Switch | 470-510MHz | ≤20dbm | -136 1dbm |
| NB-lot | 10 μA | Hall, Reed Switch | B1, b2, b5, b8, nb-lot | ≤23dbm | -131 1dbm |
