KM06-01

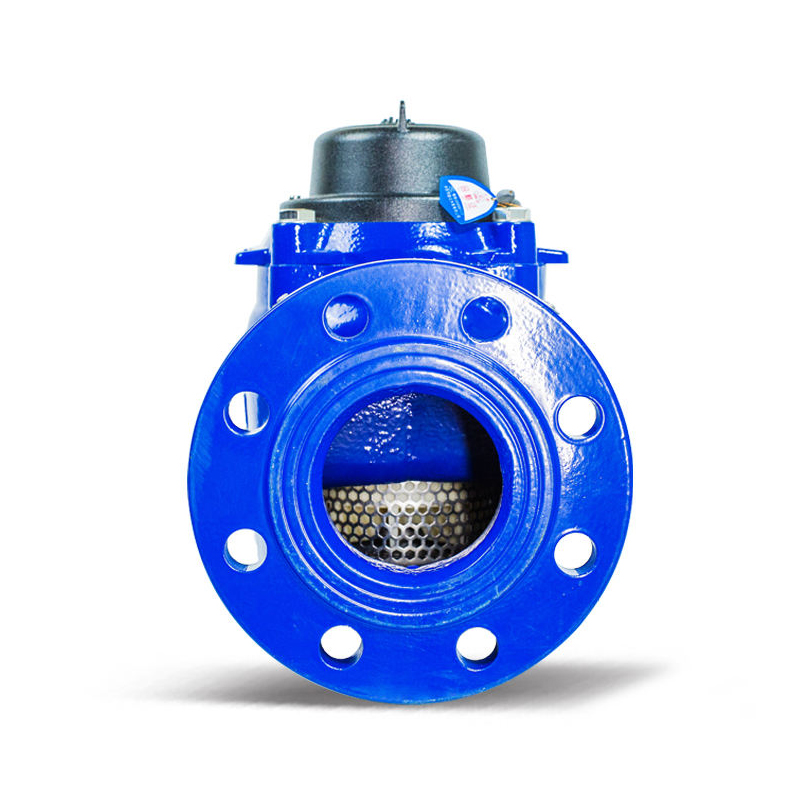

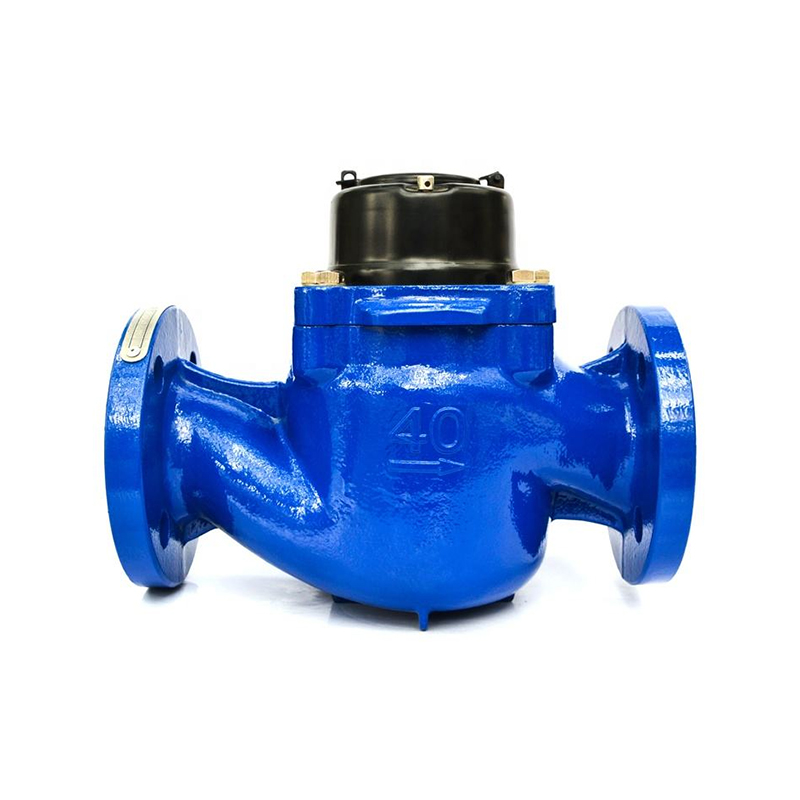

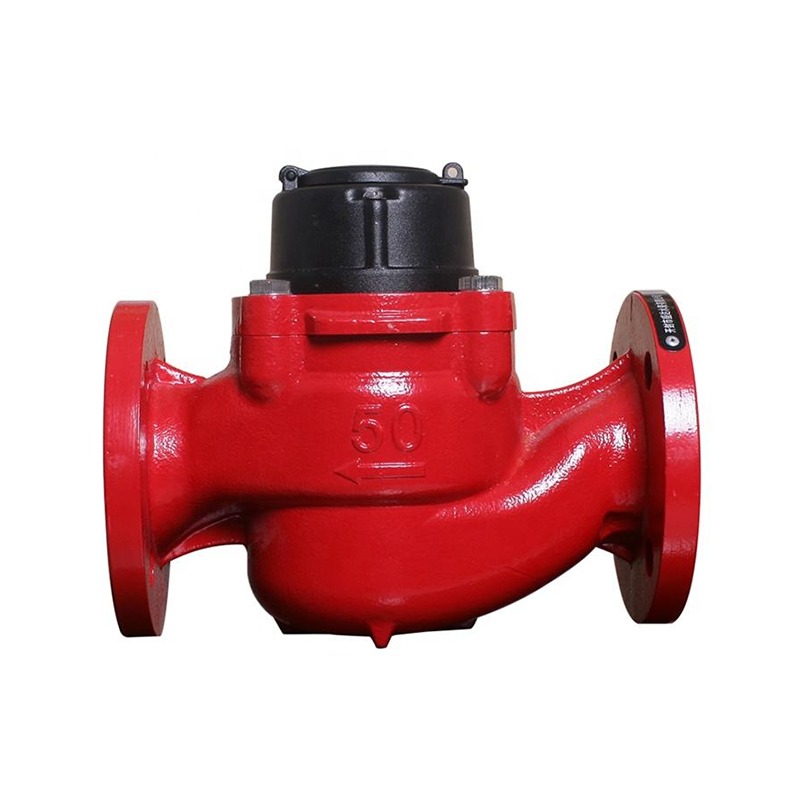

Okomita prirubnica Woltman Vodeni metar željezo

To je vertikalni mjerač vode za industrijsku i navodnjavanje s veličinama od 40 mm do 200 mm.

Kontaktirajte nas

PREV: No previous article NEXT:Horizontalna lopatica uklonjena tijelo od lijevanog željeza Dulk vodeni metar

Opis

1. Značajke

● Nema mehanizma prijenosa prijenosa crva, brojača izravnog pogona rotora, učinkovitost prijenosa, nizak početni protok.

● Širok raspon, pogodan za velike promjene u prometnim prilikama.

● Otkrivanje punog protoka, visoko precizno mjerenje.

● Suha magnetska struktura kako bi se osiguralo da se brojač čisti, jasan prikaz.

● Šestoznamenkasti porast očitavanja digitalnih znakova za prikaz kotača, čitanje jasnije.

● Uklonjena mjerna struktura kretanja, lako održavanje.

● Unutarnja podesiva struktura kako bi se spriječila neovlaštena regulacija.

● Ugrađeni filter od nehrđajućeg čelika, učinkovita zaštita mjernih institucija.

● Sustav ležaja otporan na visoku habanju (draguljski kamen koji nosi osovinu karbida s visokim habanjem) osigurava dugoročnu stabilnost i pouzdanost proizvoda, značajno povećavajući maksimalni protok proizvoda.

● Korištenje pričvršćivača od nehrđajućeg čelika i praha epoksidne smole za prskanje unutar i izvan školjke, kako bi se maksimizirao antirust i proširio vijek proizvoda.

● Poklopac za zaštitu od neobaveznog zaštite. (Kako bi se spriječilo korisnike da neovlašteno kretanje, ošteti ili promijeni mjernu strukturu, maksimalni efekt igre protiv krađe).

2. Glavni tehnički podaci

Temperatura brojila vode: Hladna voda: T30, T50, T70, T90

Stupanj tlaka: MAP10

Instalacija: vertikalno

Stup gubitka tlaka: △ P63

Stupanj poremećaja uzvodno: U510

Stupanj poremećaja nizvodno: D5

Nema potrebe za dodatnim filtrom

Nema zahtjeva za ravnom cijevi na ulazu i izlazu

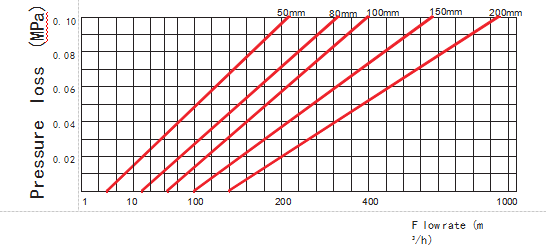

3. Krivulja gubitka glave

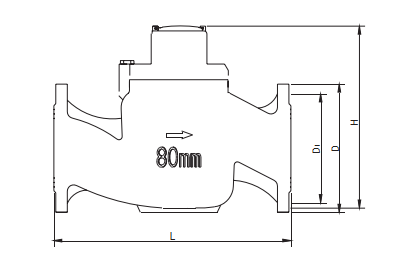

4. Dimenzija instalacije

Promjer mm	L	D	D1	H	Prirubnica	Težina
Promjer mm	mm				DXN	kg
40	245			220		7
50	280	165	125	228	4xφ19	15
65	300	185	145	238	4xφ19	16.8
80	370	200	160	290	4xφ19	29
100	370	220	180	306	8xφ19	31
150	500	285	240	445	8xφ23	78
200	500	340	295	564	8xφ23	120

5. Stanje protoka

DN (mm)	Raspon protoka	Minimalni protok Q4	Uobičajeni protok Q3	Granica Q2	Minimalni protok Q1	Minimalno čitanje	Maksimalno čitanje
DN (mm)	Q3/Q1	m³/h				m³
40	80	50	40	0.8	0.5	0.001	999,999
50	80	50	40	0.8	0.5	0.001	999,999
65	80	78.75	63	1.4	0.79	0.001	999,999
80	80	125	100	2.0	1.25	0.001	999,999
100	80	200	160	3.2	2.0	0.001	999,999
150	80	500	400	8.0	5.0	0.001	9,999,999
200	80	800	630	12.6	7.88	0.001	9,999,999
250	80	1260	1008	20.16	12.6	0.02	9,999,999
300	80	2000	1600	32	20	0.02	9,999,999
350	80	2800	2240	44.18	28	0.2	999,999,999
400	80	3200	2560	51.2	32	0.2	999,999,999
450	80	3200	2560	51.2	32	0.2	999,999,999
500	80	5000	4000	80	50	0.2	999,999,999
600	80	8000	6400	128	80	0.2	999,999,999
